第一笔收入

时间： 2012年，夏。

地点： 武汉。

技能点：电路设计，电路板布线，C51单片机编程，串口上位机编程。

周期：2个月左右。



那个时候，我还在上大学三年级。刚学完了单片机，自己又买了一块板子，自己调试写汇编，写嵌入式c语言。

一个偶然机会，认识了学院的陈老师。他说他们公司有个项目需要人手，就让我过去做一做。

这个项目需要我设计一个电路板，用C51单片机控制信号发生器发生高频电压，通过测量信号的相位延迟，来测量一个期间的频率响应。

这是我第一次将课堂，以及课外钻研的知识和技能用上了。刚开始一点信心都没有，但是经过了两个月的工作，终于在开学的时候完成了任务。

现在回想下，当时做了不少的工作，还是挺充实的，当然还要感谢陈老师的支持和指导。具体的工作如下：

1. 完成电路的原理图设计和优化。
2. 通过Altium designer 完成电路板布线。
3. 编写C51的c语言程序，完成电路的逻辑控制，与上位机通过串口通信。
4. 用MFC编写上位机，与单片机交互。
5. 解决了主时钟频率不稳的bug。



那两个月每天早早跑到公司去，晚上6点才回到火炉一般的寝室打魔兽世界。很辛苦，但是很充实，很快乐。

关键是，最后还通过自己的知识挣到了5000。给姐和爸爸买礼物，请室友吃饭。哈哈

部分电路的原理图如下：

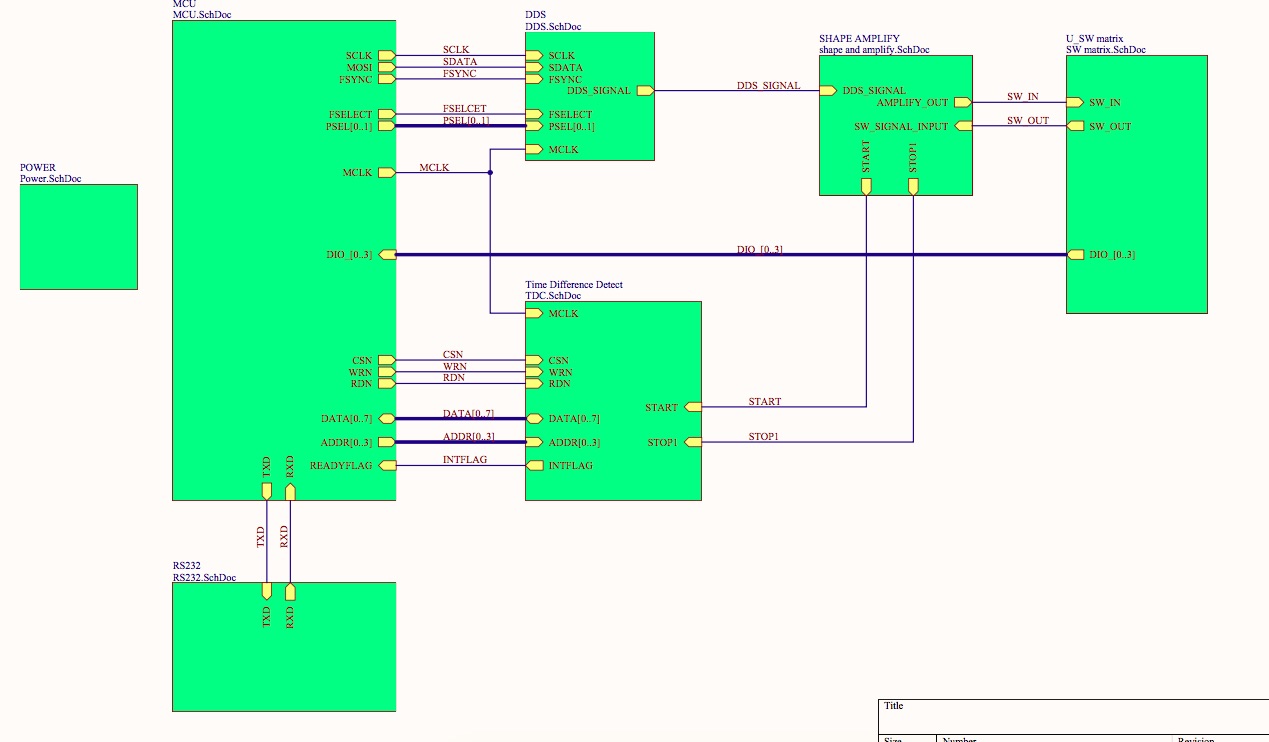

电路原理图框架

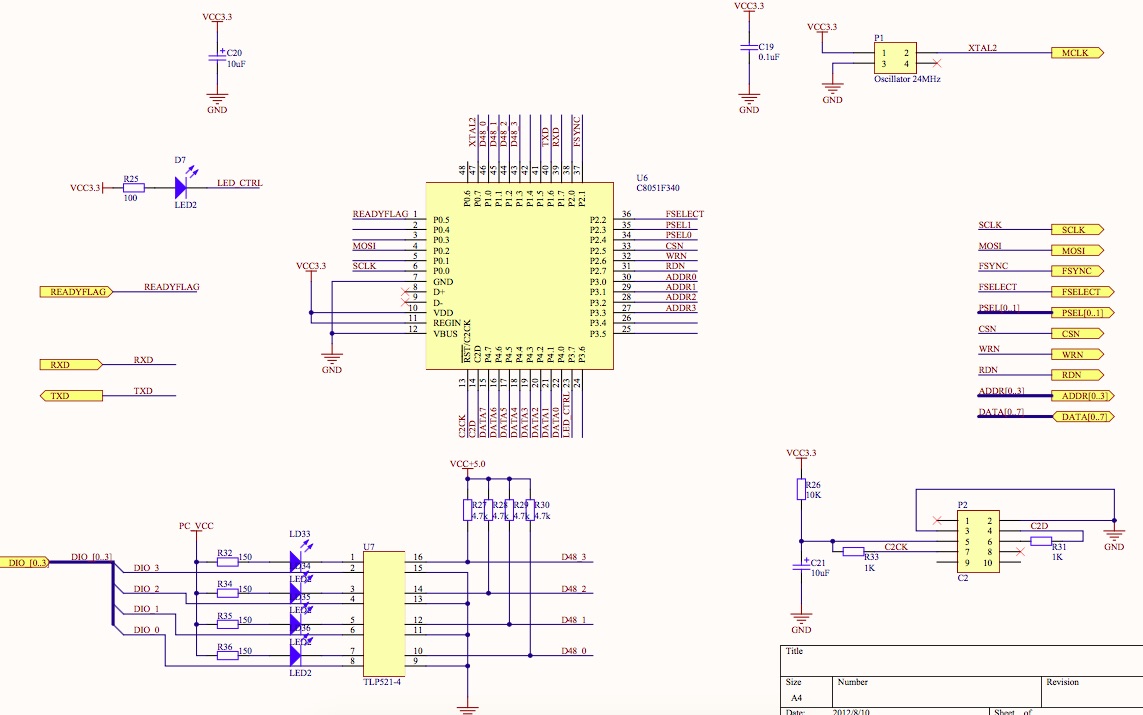

MCU电路原理图

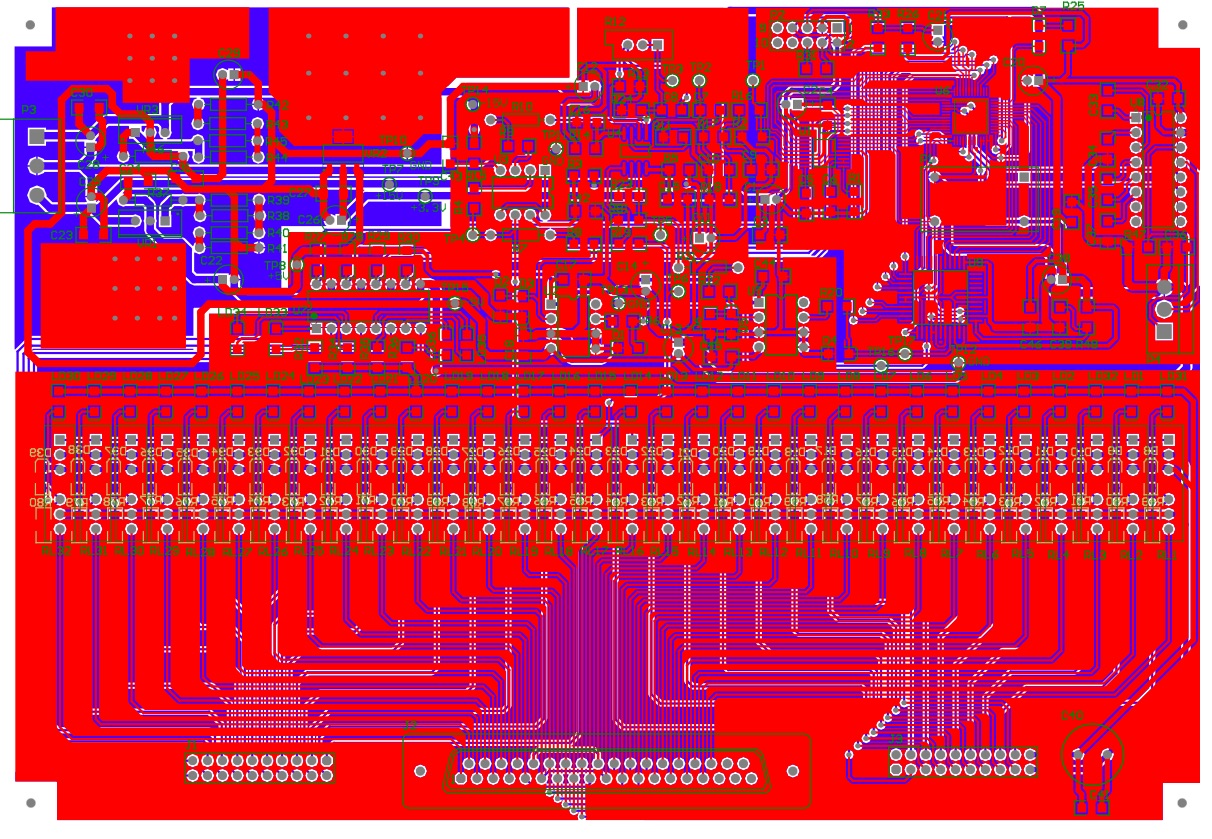

最终的电路板布线结果图
